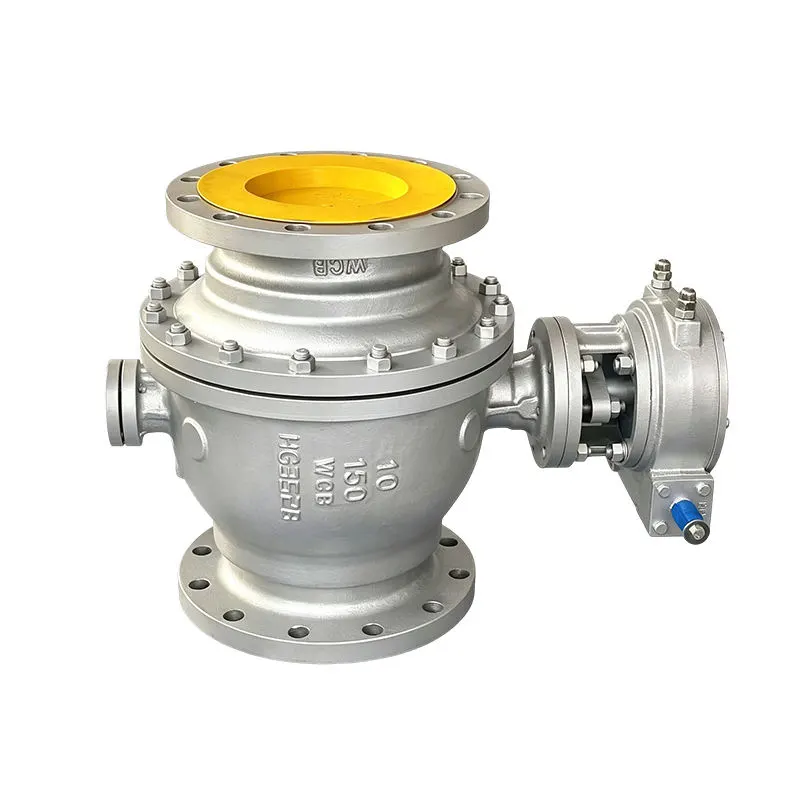

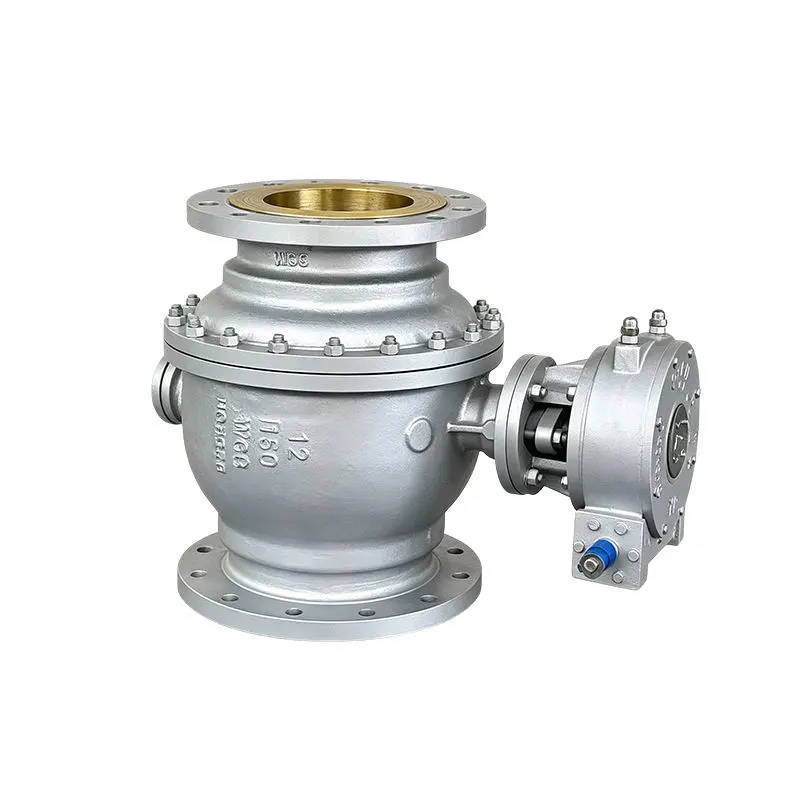

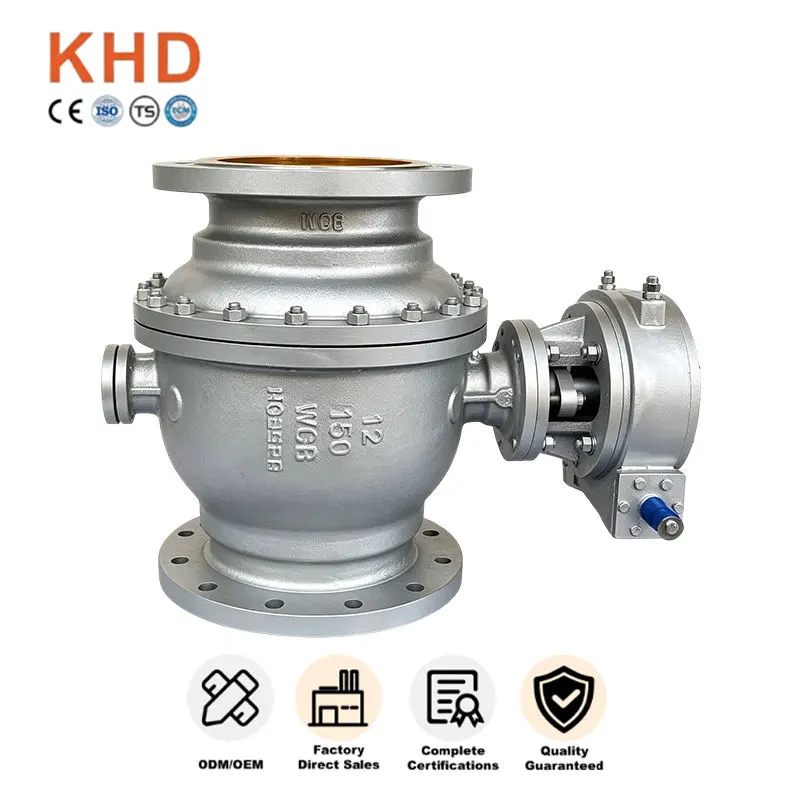

WCB कार्बन स्टील फिक्स्ड बल भल्भ

WCB कार्बन स्टिल फिक्स्ड बल भल्भ एक भारी शुल्क औद्योगिक भल्भ हो जुन पाइपलाइन अलगाव र प्रवाह नियन्त्रणको लागि निर्मित हो, Huadu भल्भ समूह द्वारा निर्मित। यसले ट्रुनियन फिक्स्ड बल डिजाइन र A216 WCB कार्बन स्टिल सामग्री अपनाउछ, उच्च दबाव महत्वपूर्ण पाइपलाइन काम गर्ने अवस्थाहरूको लागि राम्रोसँग उपयुक्त छ।

यो औद्योगिक भल्भले निरन्तर उच्च दबाव सेवा र लामो चक्र सञ्चालन अन्तर्गत विश्वसनीय रूपमा प्रदर्शन गर्दछ, परियोजनाहरूको लागि व्यापक रूपमा चयन गरिएको छ जहाँ सील सुरक्षा र लामो सेवा जीवन मुख्य आवश्यकताहरू हुन्।

कच्चा माल र संरचनात्मक लाभहरू

प्रिमियम A216 WCB कार्बन स्टील बडी

WCB कार्बन स्टील फिक्स्ड बल भल्भ A216 WCB कार्बन स्टिलबाट कास्ट गरिएको छ, जसले यी मुख्य गुणहरू ल्याउँछ:

-उच्च यांत्रिक शक्ति र उत्कृष्ट प्रभाव प्रतिरोध

- दबाव वृद्धि र पानी हथौडा विरुद्ध राम्रो तापमान अनुकूलन क्षमता

- उच्च दबाव वर्ग सेवाको लागि पर्याप्त पर्खाल मोटाई

- आन्तरिक र सतह दोषहरू हटाउन कठोर कास्टिङ निरीक्षण

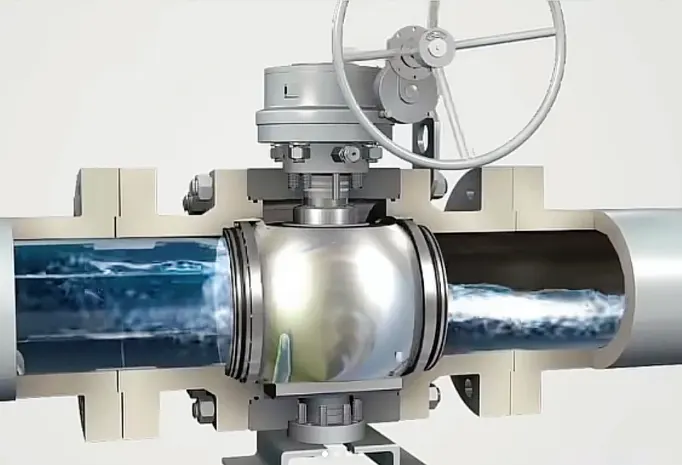

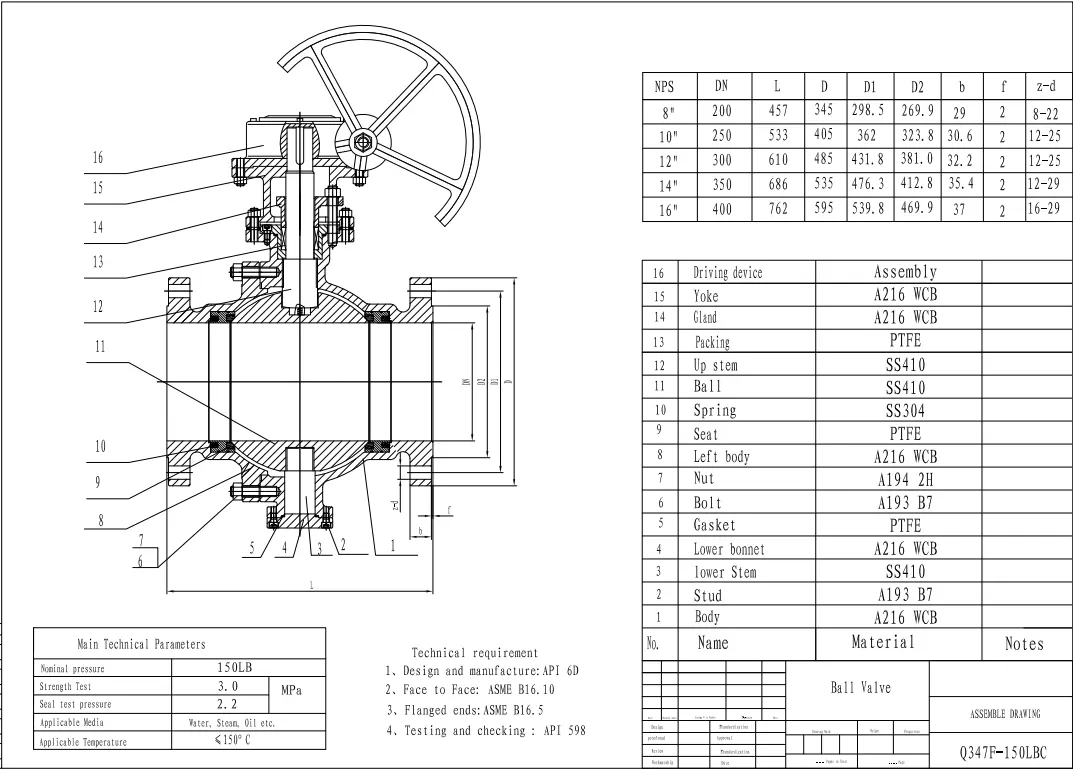

Trunnion माउन्ट फिक्स्ड बल संरचना

साधारण फ्लोटिंग बल भल्भहरू भन्दा फरक, हाम्रो ट्रुनियन फिक्स्ड बल डिजाइनले अधिकांश पाइपलाइन दबाब भारलाई माथिल्लो र तल्लो समर्थन शाफ्टहरूमा स्थानान्तरण गर्दछ। बल स्थितिमा बन्द रहन्छ, त्यसैले भल्भ सीटहरूले मात्र न्यूनतम सम्पर्क बल सहन सक्छ। यसले लगातार उच्च चापमा बारम्बार खुला-नजिक चक्रहरूको साथमा पनि सीट घर्षणलाई धेरै कम गर्छ। स्थिर द्वि-दिशात्मक सीलले दबाबको दिशालाई ध्यान नदिई चुहावट रोक्छ, महत्वपूर्ण प्रक्रिया लूपहरूको लागि प्रणाली सुरक्षा सुधार गर्दछ।

अनुकूलित सील र सुरक्षा निर्माण

यस WCB कार्बन स्टिल फिक्स्ड बल भल्भको लागि स्प्रिङ लोडेड फ्लोटिंग सीट एसेम्बली सुसज्जित छ। बिल्ट इन स्प्रिङ्सले कडा बन्द कार्यसम्पादनलाई निरन्तरता दिन हजारौं अपरेशनहरू पछि सानो लुगाको लागि क्षतिपूर्ति दिन्छ। एन्टी ब्लो आउट स्टेमले अचानक दबाव स्पाइकहरू विरुद्ध मानक सुरक्षा सुविधाको रूपमा काम गर्दछ। बहु-तह ग्रेफाइट प्याकिङले स्टेम ग्यापहरू वरिपरि फरार उत्सर्जनलाई कम गर्छ। सबै सील कम्पोनेन्टहरू सामान्य स्पेयर पार्ट्सको सट्टा उच्च दबाव, मध्यम तापक्रममा काम गर्ने मिडियाका लागि विशेष रूपमा मेल खान्छ।

मुख्य विशेषताहरू

प्राविधिक विनिर्देशहरू

मानक प्यारामिटरहरू

साइज: DN50-DN1200

दबाव मूल्याङ्कन: Class150-Class2500

सामाग्री: A216 WCB कार्बन स्टील

संरचना: Trunnion माउन्ट गरिएको निश्चित बल भल्भ

तापमान दायरा: -29 ℃ ~ 425 ℃

निर्माण प्रक्रिया

WCB कार्बन स्टील फिक्स्ड बल भल्भ निम्न माध्यमबाट जान्छ:

- योग्य A216 WCB कास्टिङ उत्पादन

- स्थिर भौतिक सम्पत्तिको लागि गर्मी उपचार

- सील सतहहरूको लागि सीएनसी सटीक मेसिन

- मिल्दो सील र actuator कम्पोनेन्ट संग विधानसभा

प्रदर्शन सुविधाहरू

- बारम्बार साइकल चलाउने सेवाको लागि कम पहिरन trunnion संरचना

- भरपर्दो द्वि-दिशात्मक तंग बन्द

- लगातार उच्च पाइपलाइन दबाव अन्तर्गत कम सीट विफलता दर

- धेरै एक्ट्युएटर विकल्पहरूसँग उपयुक्त: म्यानुअल गियर, वायमेटिक, इलेक्ट्रिक

- पूर्ण-खुला / पूर्ण -क्लोज आइसोलेसन सेवाको लागि डिजाइन गरिएको

आवेदन क्षेत्रहरू

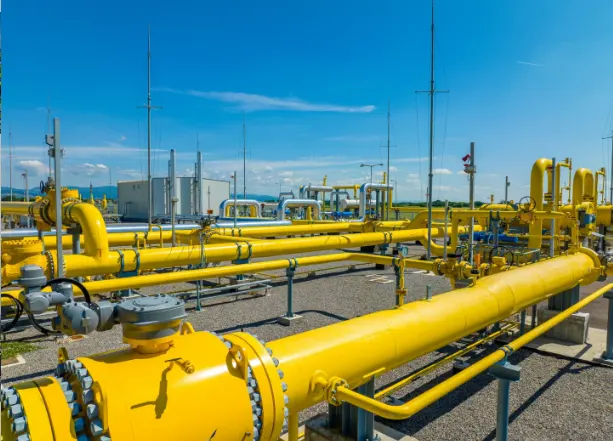

तेल र ग्यास उद्योग

WCB कार्बन स्टील फिक्स्ड बल भल्भ व्यापक रूपमा लागू हुन्छ:

- प्राकृतिक ग्यास प्रसारण मुख्य पाइपलाइनहरू

- तेल रिफाइनरी प्रक्रिया लाइनहरू

- कच्चा तेल स्थानान्तरण सुविधा

- ग्यास जम्मा स्टेशन पाइपिंग प्रणाली

पेट्रोकेमिकल उद्योग

- उच्च दबाव पेट्रोकेमिकल प्रक्रिया लूपहरू

- प्रक्रिया इकाई मुख्य अलगाव पाइपलाइनहरू

- मध्यम तापक्रम गैर-संक्षारक र हल्का संक्षारक तरल सर्किट

पावर उद्योग

- पावर प्लान्टको मुख्य प्रक्रिया पाइपिङ

- भारी शुल्क औद्योगिक प्लान्ट लुप प्रणाली

सामान्य औद्योगिक परियोजनाहरू

- नयाँ EPC परियोजना पाइपलाइन प्याकेजहरू निर्माण गर्नुहोस्

- अवस्थित पाइपलाइन नवीकरण र रिट्रोफिट कार्य

- कठिन मर्मत पहुँच र उच्च सुरक्षा आवश्यकताहरु संग औद्योगिक साइटहरु

गुणस्तर नियन्त्रण र परियोजना खरीद समर्थन

ISO, CE र API प्रमाणपत्रहरू भएको प्रमाणित भल्भ निर्माताको रूपमा, प्रत्येक WCB कार्बन स्टिल फिक्स्ड बल भल्भले ढुवानी अघि हाइड्रोस्टेटिक शेल परीक्षण, सिट सील परीक्षण र आयामी निरीक्षण सहित पूर्ण कारखाना परीक्षणहरू पार गर्छ। पूर्ण टुक्रा परीक्षण नमूना निरीक्षण बिना भारी शुल्क ठूलो आकार भल्भ लागि लागू गरिएको छ। कच्चा माल प्रमाणीकरण, कास्टिङ निरीक्षण, एसेम्बली पर्यवेक्षण र भल्भ परीक्षण सम्पूर्ण उत्पादन कार्यप्रवाह मार्फत चल्छ। टेन्डर पेश गर्न र साइट स्वीकृतिको लागि सामग्री परीक्षण प्रमाणपत्रहरू र निरीक्षण रिपोर्टहरू प्रदान गर्न सकिन्छ।

लचिलो कन्फिगरेसन विकल्पहरू साइटमा काम गर्ने अवस्थाहरू अनुसार उपलब्ध छन्, विभिन्न दबाव ग्रेडहरू, सील सामग्री संयोजनहरू र बहु ​​अपरेटिङ मोडहरू कभर गर्दै। लचिलो MOQ ले नमूना परीक्षण, सानो ब्याच स्टक आपूर्ति र ठूलो मात्रा थोक परियोजना आदेश समर्थन गर्दछ। Huadu Valve Group को WCB फिक्स्ड बल भल्भहरू विश्वव्यापी रूपमा निर्यात गरिन्छ र विश्वव्यापी औद्योगिक ग्राहकहरूबाट दोहोर्याइएको अर्डरहरू कमाउँछन्।

वास्तविक विश्व साइट स्थायित्वको लागि सिट र स्टेम सील कसरी बनाइन्छ?

हामी यो निश्चित बल भल्भको लागि वसन्त लोड गरिएको फ्लोटिंग सीट डिजाइन प्रयोग गर्छौं। आन्तरिक स्प्रिङहरूले सिटलाई बलको सतहमा थिचेर राख्छ। जब हजारौं अपरेशनहरू पछि माइनर पहिरन हुन्छ, स्प्रिङहरूले साना खाली ठाउँहरूको लागि क्षतिपूर्ति गर्न सक्छ, समयसँगै राम्रो सील प्रदर्शन कायम राख्छ। एन्टी ब्लो आउट स्टेम संरचना मानक सुरक्षा सुविधाको रूपमा निर्मित छ। अप्रत्याशित पाइपलाइन दबाव स्पाइक अन्तर्गत, यसले स्टेमलाई बाहिर उड्नबाट रोक्छ। बहु-तह ग्रेफाइट प्याकिङ स्टेम ग्याप वरिपरि स-साना फरार उत्सर्जन रोक्नको लागि, स्टेम सीलको लागि फिट गरिएको छ। यी सील पार्ट्स जेनेरिक सस्तो स्पेयर पार्ट्स होइनन्; तिनीहरू उच्च दबाव र मध्यम तापक्रम काम गर्ने अवस्थाहरू मिलाउन चयन गरिएका छन्।
