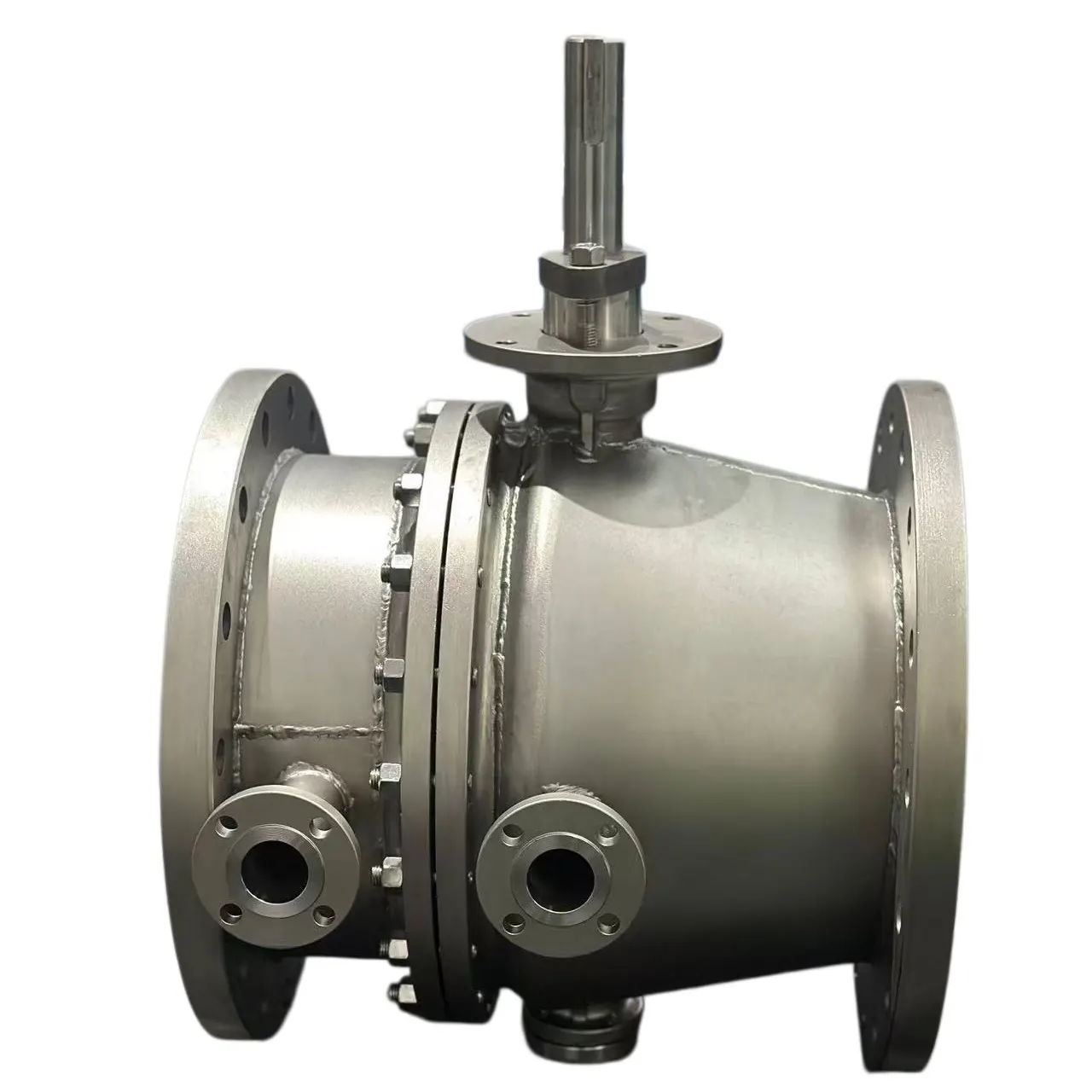

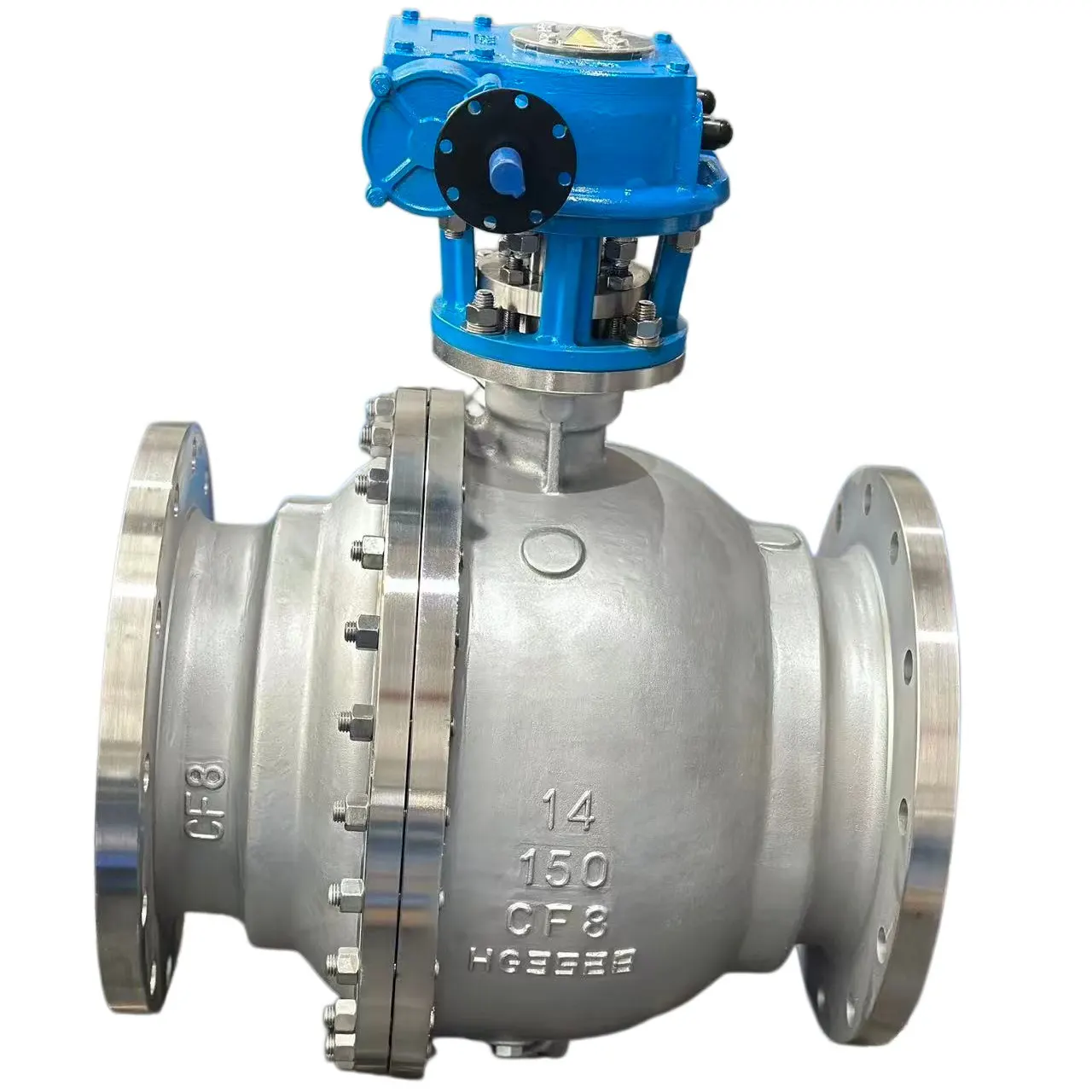

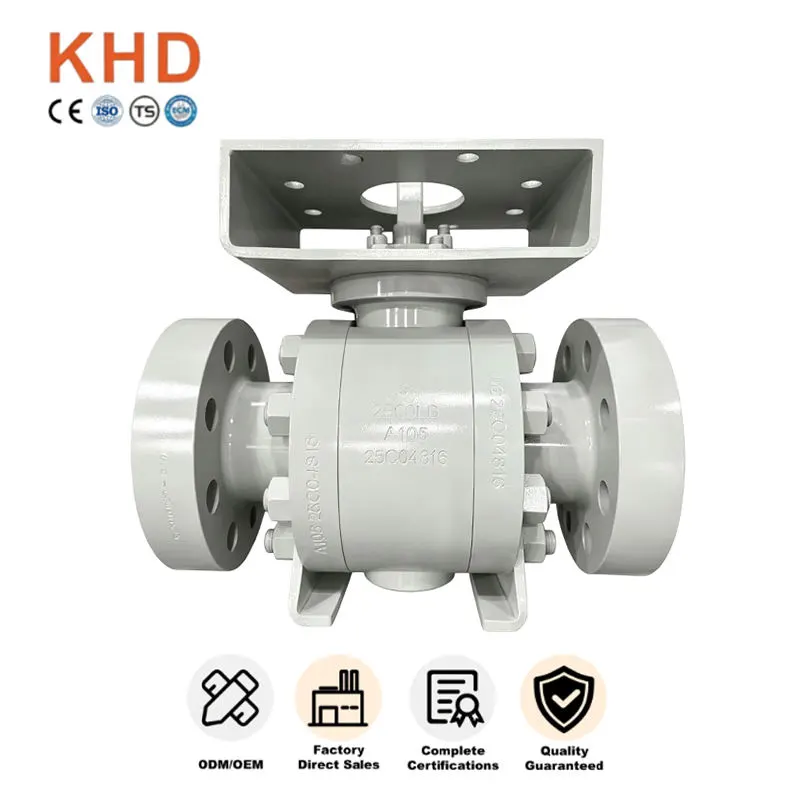

स्टेनलेस स्टील फिक्स्ड बल भल्भ जाली Flanged बल भल्भ

उत्पादन सुविधाहरू

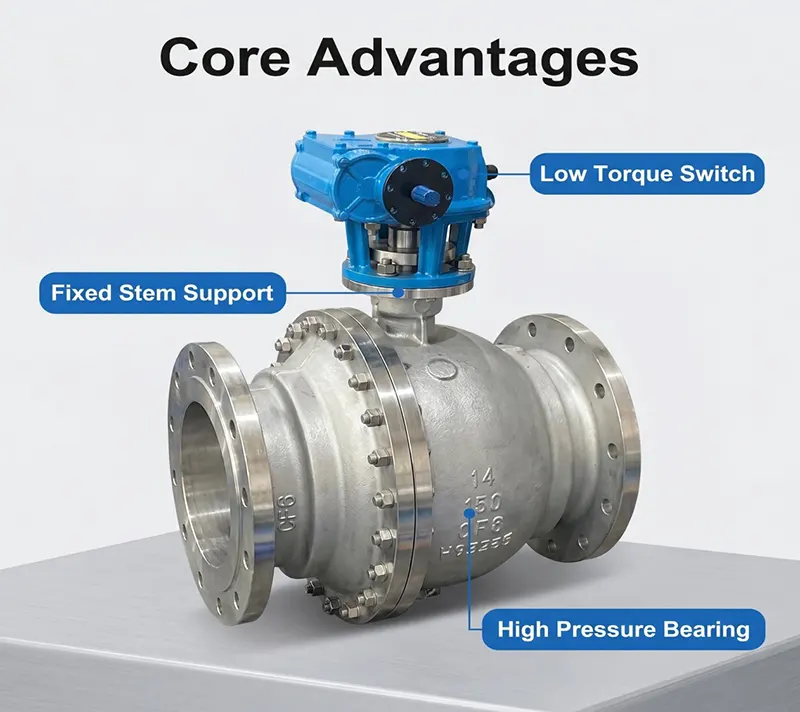

- Trunnion माउन्ट गरिएको निश्चित बल संरचना, ठूलो बोर र उच्च दबाव काम गर्ने अवस्थाहरूको लागि उपयुक्त।

- घना सामग्री, उच्च मेकानिकल बल र राम्रो विरोधी जंग प्रदर्शन संग जाली भल्भ शरीर।

- पूर्ण पोर्ट डिजाइन, सानो प्रवाह प्रतिरोध, ठूलो प्रवाह क्षमता, पाइपलाइन पिगिङ सफाईको लागि सुविधाजनक।

- वसन्त लोड भएको फ्लोटिंग सीटले द्विदिशात्मक कडा शट-अफ, कम चुहावट दर महसुस गर्दछ।

- एन्टी-ब्लो आउट स्टेम डिजाइन, एन्टी स्ट्याटिक र फायर सेफ ढाँचामा API 607 ​​को अनुपालनमा निर्मित।

- सञ्चालन सुरक्षा सुधार गर्न असामान्य गुहा overpressure को लागी आत्म-रिलीभिंग सीट।

- कम अपरेटिङ टर्क, लामो-अवधि स्थिर सेवाको लागि बारम्बार खोल्ने-बंद हुने चक्रहरूलाई समर्थन गर्दछ।

मुख्य विशेषताहरू

उत्पादन संरचना

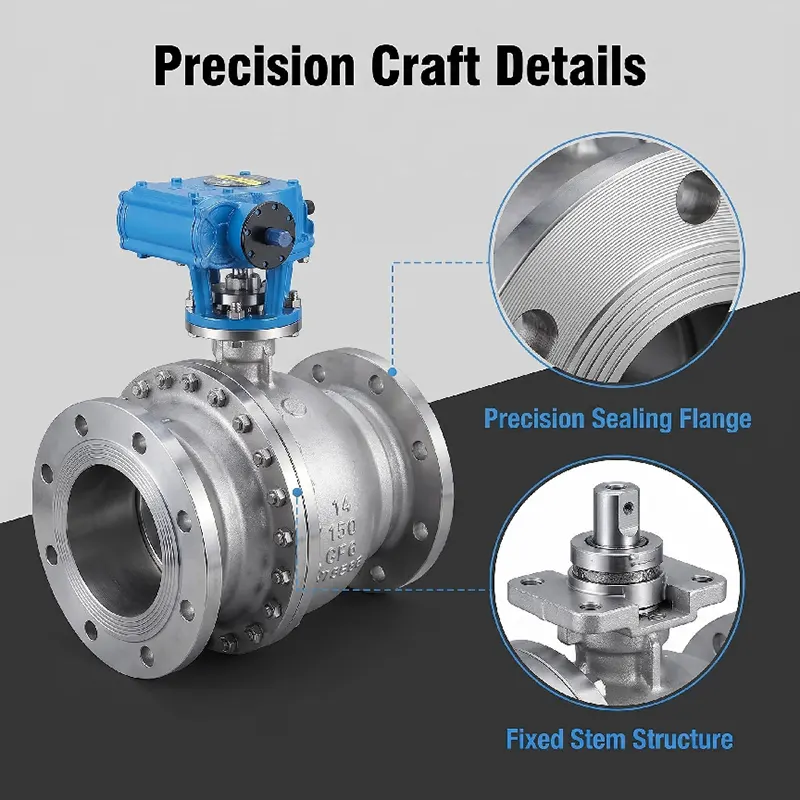

यो एक स्टेनलेस स्टील फिक्स्ड बल भल्भ जाली Flanged बल भल्भ छ। बल सिट बल द्वारा तैरनुको सट्टा माथिल्लो र तल्लो ट्रुनियन शाफ्ट द्वारा समर्थित छ। मुख्य कम्पोनेन्टहरूमा नक्कली भल्भ बडी, बोनेट, फिक्स्ड बल, माथिल्लो र तल्लो ट्रुनियन शाफ्टहरू, स्प्रिङ प्रीलोडेड फ्लोटिंग सिटहरू, एन्टी-ब्लो आउट स्टेम, फ्ल्यान्ज जडान समाप्तहरू, र एक्चुएटरहरूको लागि ISO 5211 शीर्ष माउन्टिङ प्याडहरू समावेश छन्। अनुरोधमा डबल ब्लक र ब्लीड प्रकार्य प्रदान गर्न सकिन्छ। Flange अनुहार विकल्प: RF, RTJ।

- भल्भ बडी / बोनेट: नक्कली स्टेनलेस स्टील A182 F304 / A182 F316L

- बल: जाली स्टेनलेस स्टील, हार्ड-क्रोमियम प्लेटेड वा स्टेलाइट हार्ड-फेस

- स्टेम: A182 F316 स्टेनलेस स्टील

- सिट सील: नरम-सीलको लागि PTFE / RPTFE; धातु हार्ड-सीलको लागि स्टेलाइट 6 हार्ड-मिश्र धातु

- ग्यास्केट र ओ रिंग: FKM, PTFE, विभिन्न तापमान मिडियाको लागि अनुकूलित

- बोल्टहरू: B8 / B8M स्टेनलेस स्टील बोल्टहरू

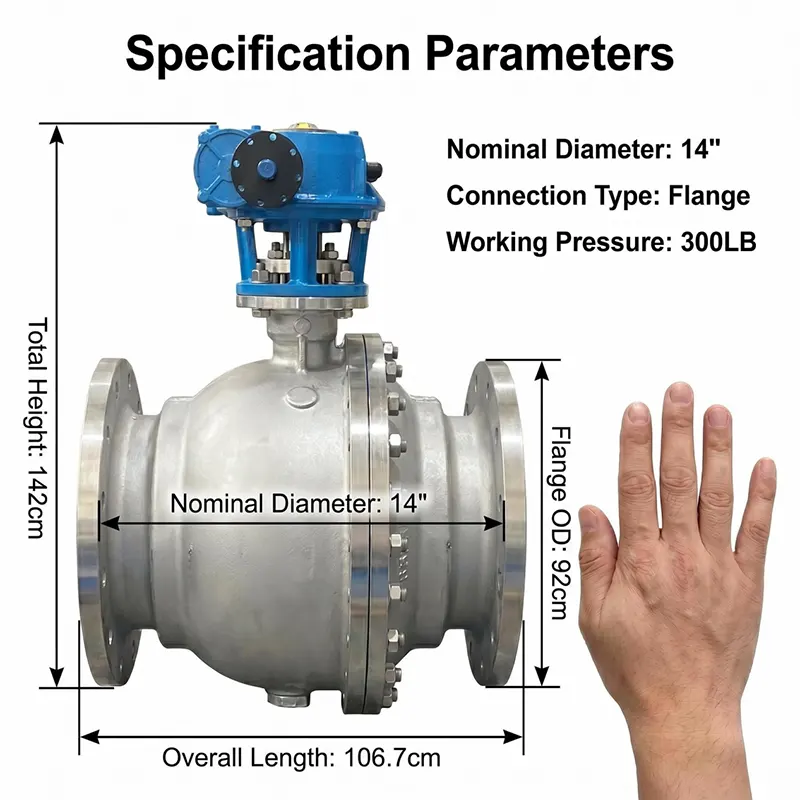

दबाव र तापमान दायरा

-प्रेसर क्लास: PN16-PN100, Class150-Class2500

- काम गर्ने तापमान:

•सफ्ट-सिल संस्करण:-29℃ ~ +200℃

•धातु हार्ड-सील संस्करण: -29℃ ~ +425℃

-परीक्षण मानक: API 598, शेल परीक्षण 1.5 पटक रेटेड दबाव; सीट परीक्षण 1.1 पटक रेटेड दबाव

-साइज दायरा: DN50-DN600 (NPS2"-NPS24")

सञ्चालनका प्रकारहरू

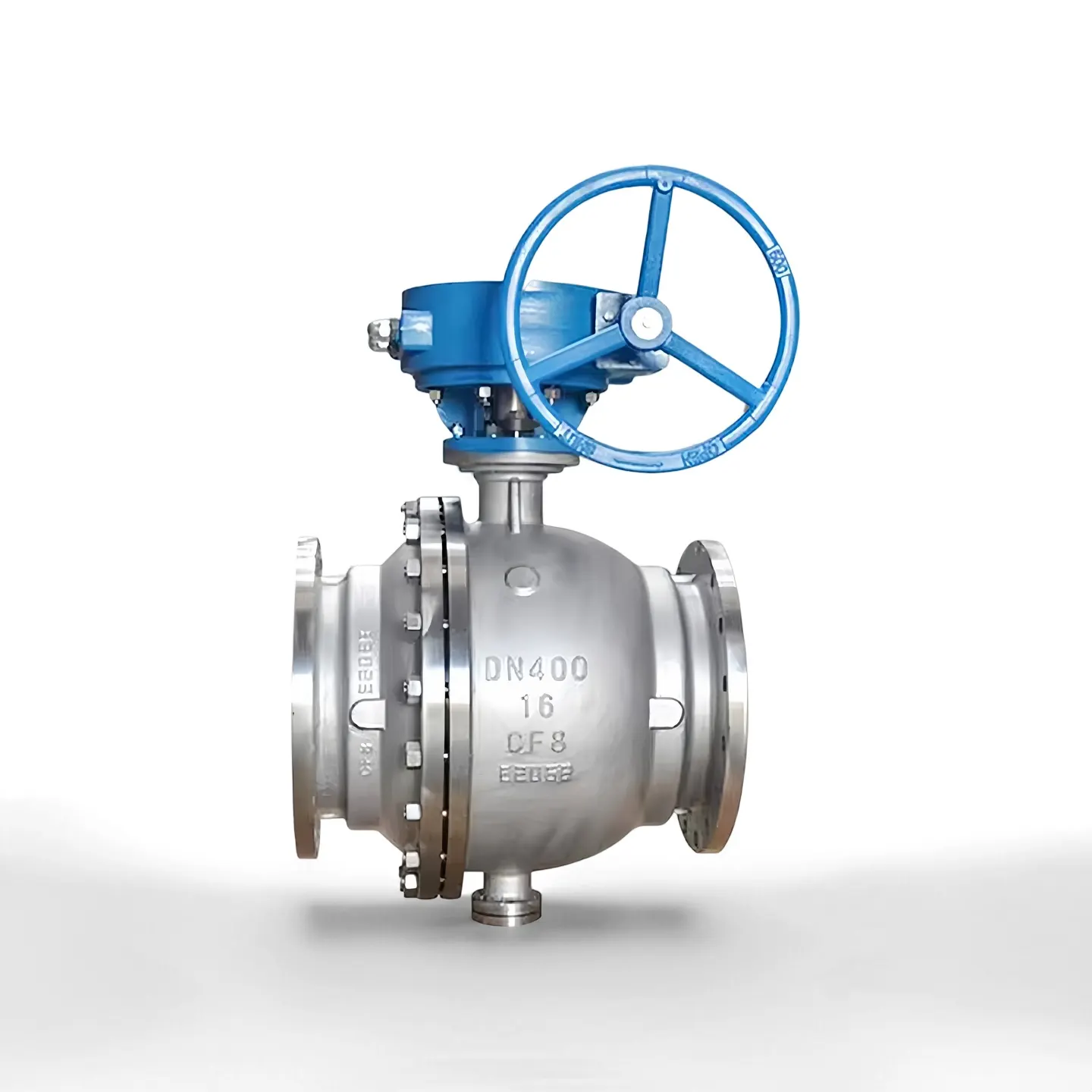

-म्यानुअल: ठूलो टोक़ आवश्यकताको लागि वर्म गियर अपरेटर

- वायवीय: एकल अभिनय / डबल अभिनय वायवीय एक्चुएटर, सीमा स्विच र solenoid भल्भ संग

-इलेक्ट्रिक: रिमोट स्वचालित नियन्त्रणको लागि अन-अफ प्रकार वा मोड्युलेटिंग इलेक्ट्रिक एक्ट्युएटर

- हाइड्रोलिक / इलेक्ट्रो हाइड्रोलिक एक्ट्युएशन विशेष अनुरोधमा उपलब्ध छ

सबै एक्चुएटरहरू ISO 5211 माउन्टिंग प्लेटफर्ममा फिट हुन्छन्।

अनुप्रयोगहरू

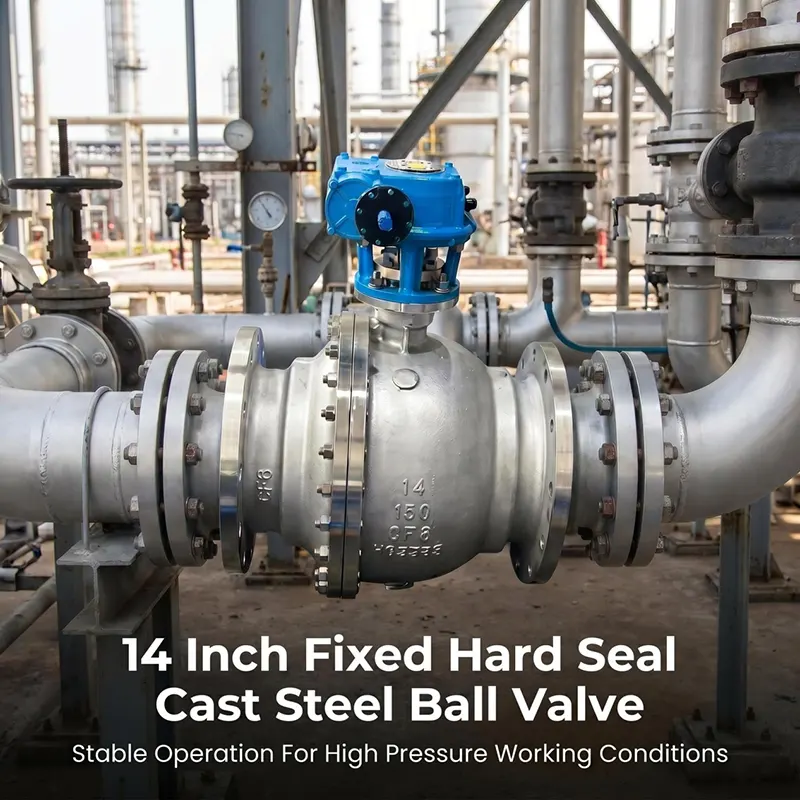

तरल, ग्यास र संक्षारक माध्यमको लागि अन-अफ र अलगाव सेवाको लागि व्यापक रूपमा अपनाइयो। मुख्यतया तेल र ग्यास लामो दूरीको पाइपलाइनहरू, पेट्रोकेमिकल प्लान्टहरू, रासायनिक प्रशोधन, विद्युत उत्पादन, पानी उपचार, एलएनजी र अन्य भारी शुल्क औद्योगिक परियोजनाहरूमा प्रयोग गरिन्छ।

किन हाम्रो स्टेनलेस स्टील फिक्स्ड बल भल्भ जाली फ्ल्यांग्ड बल भल्भ छनौट गर्नुहोस्？

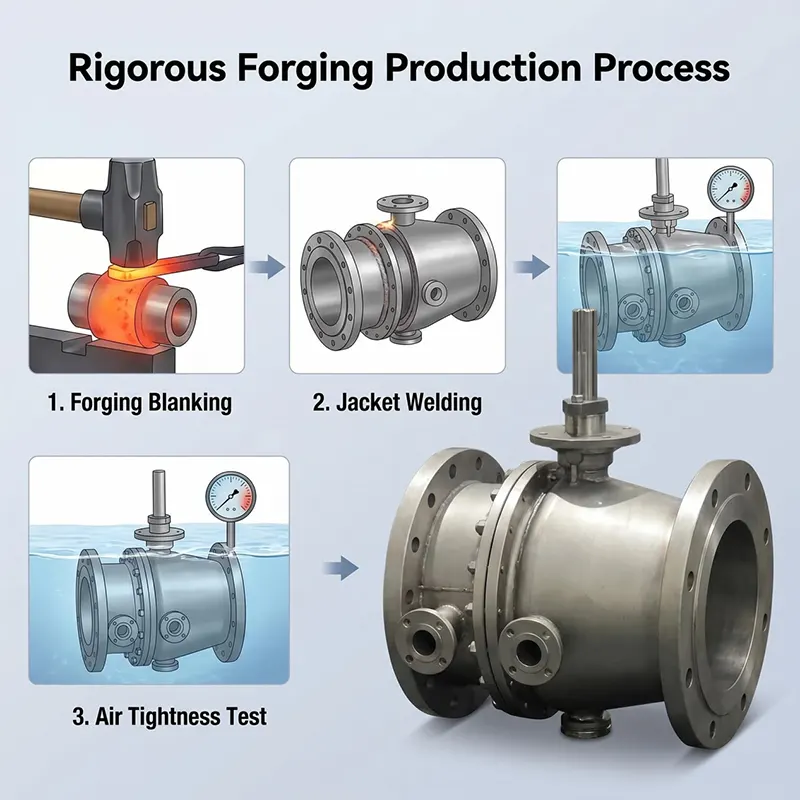

1. पूर्ण फोर्जिङ प्रक्रिया अपनाउनुहोस्, पोरोसिटी दोषहरू कास्ट नगरी आन्तरिक सामग्री कम्प्याक्ट, उच्च दबाव भारी शुल्क पाइपलाइन फिट गर्नुहोस्।

2. Trunnion फिक्स्ड बल डिजाइनले ठूलो आकारको उच्च दबाव काम गर्ने अवस्थाको लागि अपरेटिङ टर्क कम गर्छ।

3. कडा सामग्री आगमन निरीक्षण, प्रत्येक भल्भले डेलिभरी अघि पूर्ण हाइड्रोस्टेटिक र ग्यास सीट चुहावट परीक्षण पास गर्दछ।

4. सफ्ट-सिल र मेटल हार्ड-सील दुई संस्करणहरूलाई विभिन्न तापमान र मध्यम मागहरू मिलाउन समर्थन गर्नुहोस्।

5. हामी तपाइँको परियोजना को लागी पूर्ण प्राविधिक समर्थन, रेखाचित्र समीक्षा र बिक्री पछि मार्गदर्शन प्रदान गर्दछौं।

खरिद गाइड

कृपया सोधपुछ पठाउँदा तलको जानकारी प्रदान गर्नुहोस्:

1. नाममात्र आकार र दबाव वर्ग

2. कार्य मध्यम, वास्तविक काम तापमान

3. सील प्रकार: नरम सील वा धातु कडा सील

4. सञ्चालन प्रकार (वर्म गियर / वायमेटिक / इलेक्ट्रिक आदि)

5. Flange मानक र flange अनुहार प्रकार (RF / RTJ)

6. विशेष आवश्यकता: आगो सुरक्षित, DBB प्रकार्य, विरोधी जंग उपचार आदि।

हाम्रो इन्जिनियरले तपाईको कामको अवस्था अनुसार उचित प्रस्ताव प्रस्ताव गर्नेछ।

प्याकेजिङ र ढुवानी

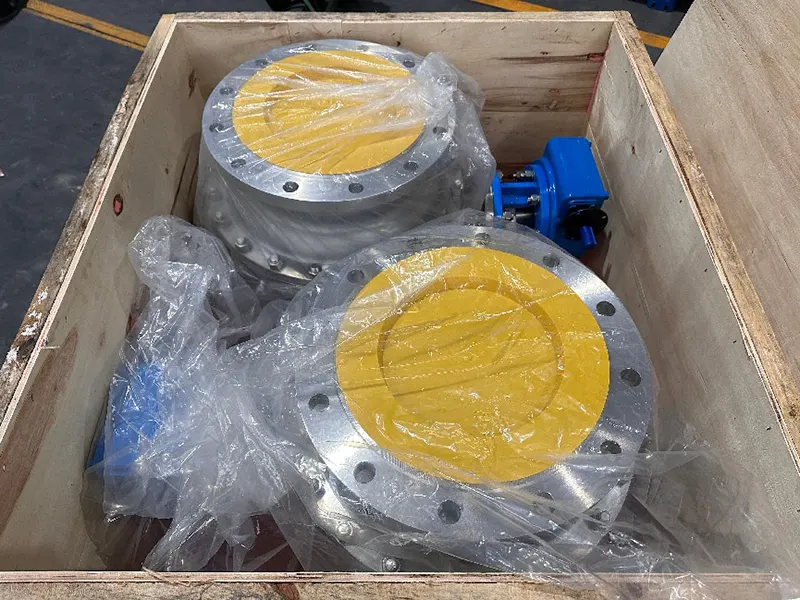

प्रत्येक भल्भ प्याक गर्नु अघि सफा र सुरक्षित गरिनेछ। आन्तरिक गुहा सफा राख्न भल्भ पोर्टहरूलाई प्लास्टिकको क्यापले बन्द गरिएको छ। भल्भहरू समुद्री ढुवानीका लागि उपयुक्त ठोस प्लाइवुड क्रेटहरूमा प्याक गरिएका छन्। हामी EXW, FOB, CIF, DAP र अन्य व्यापार सर्तहरूलाई समर्थन गर्छौं। सामान तोकिएको बन्दरगाह वा गोदाममा पठाउन सकिन्छ।

OEM र ODM

हामी OEM र ODM आदेशहरू स्वीकार गर्दछौं। हामी ग्राहक रेखाचित्र वा प्राविधिक आवश्यकता अनुसार शरीर सामग्री, सील सामग्री, फ्ल्यान्ज मानक, विशेष विस्तार स्टेम, विशेष चित्रकारी र लोगो मार्किंग अनुकूलित गर्न सक्नुहुन्छ। परियोजना आदेश लागि लचिलो MOQ।

निरीक्षण र परीक्षण

प्रत्येक भल्भ एपीआई 598 मानक अनुसार ढुवानी अघि पूर्ण दायरा निरीक्षण मार्फत जान्छ।

- कच्चा माल आगमन निरीक्षण: सामग्री रासायनिक संरचना र मेकानिकल सम्पत्ति जाँच, सामग्री ट्रेसबिलिटी रेकर्ड प्रदान।

- शेल हाइड्रोस्टेटिक परीक्षण: भल्भ बडी र बोनेटको लागि 1.5 गुणा मूल्याङ्कन गरिएको दबाब।

- सिट चुहावट परीक्षण: १.१ गुणा मूल्याङ्कन गरिएको दबाव, पानी वा नाइट्रोजन माध्यम।

- दृश्य निरीक्षण, आयाम जाँच, रंग र सतह समाप्त निरीक्षण।

- ग्राहकको अनुरोधमा SGS, BV जस्ता तेस्रो पक्ष संस्थाद्वारा साक्षी परीक्षण स्वीकार्य छ।

- MTC सामग्री परीक्षण प्रमाणपत्र, हाइड्रो-परीक्षण रिपोर्ट, अनुरूपता प्रमाणपत्र सहित कागजातहरूको पूर्ण सेट आपूर्ति गर्न सकिन्छ।

स्थापना र रखरखाव गाइड

- वेल्डिङ स्ल्याग, बालुवा र भग्नावशेष खाली गर्न स्थापना गर्नु अघि पाइपलाइन राम्ररी सफा गर्नुहोस्, अनुहारमा क्षति हुनबाट जोगिन।

- सही प्रवाह दिशामा माउन्ट भल्भ, फ्ल्यान्ज बोल्टहरू क्रमशः र समान रूपमा कडा गर्नुहोस्।

- लामो समय भण्डारण वा काम गर्ने स्थितिको लागि भल्भलाई आधा खुला स्थितिमा नराख्नुहोस्।

- नियमित सञ्चालनको लागि, सील टाँसिने रोक्नको लागि आवधिक रूपमा पूर्ण स्ट्रोक खोल्ने क्लोजिङ साइकल चलाउनुहोस्।

- नियमित साइट निरीक्षणको क्रममा बाहिरी चुहावटको लागि फ्ल्यान्ज जोइन्ट, स्टेम प्याकिङ जाँच गर्नुहोस्।

- नियोजित शटडाउनको समयमा लगाइएको सील भागहरू बदल्नुहोस्; आफ्नो काम गर्ने माध्यमको लागि मिल्दो सिल सामग्री प्रयोग गर्नुहोस्।

- यदि एक्चुएटर जडान गरिएको छ भने, एक्चुएटर टर्क जाँच गर्नुहोस्, नियमित रूपमा स्विच स्थिति सीमित गर्नुहोस्।

बिक्री पछि सेवा

-वारेन्टी अवधि: ढुवानीको मितिबाट १२ महिनाको वारेन्टी गणना, निर्माण दोषहरू विरुद्ध।

-हामी रेखाचित्र समीक्षा, प्यारामिटर पुष्टिकरण र सञ्चालन मार्गदर्शन सहित प्राविधिक समर्थन प्रदान गर्दछौं।

-हाम्रो ईन्जिनियरिङ् टोलीले 24 कार्य घण्टा भित्र प्राविधिक सोधपुछको जवाफ दिन्छ।

- स्पेयर पार्ट्स (सिट, गास्केट, स्टेम प्याकिंग) पुन: अर्डरको लागि उपलब्ध छन्।

- साइटमा प्राविधिक परामर्श ठूलो मात्रामा परियोजना आदेशहरूको लागि व्यवस्थित गर्न सकिन्छ।

नोट: वारेन्टीले गलत स्थापना, गलत अपरेशन वा अनुचित मध्यम अवस्थाको कारण हुने क्षतिलाई कभर गर्दैन।

सम्बन्धित सिफारिस गरिएका उत्पादनहरू

- फ्लोटिंग बल भल्भ (2 टुक्रा / 3 टुक्रा स्टेनलेस स्टील बल भल्भ)

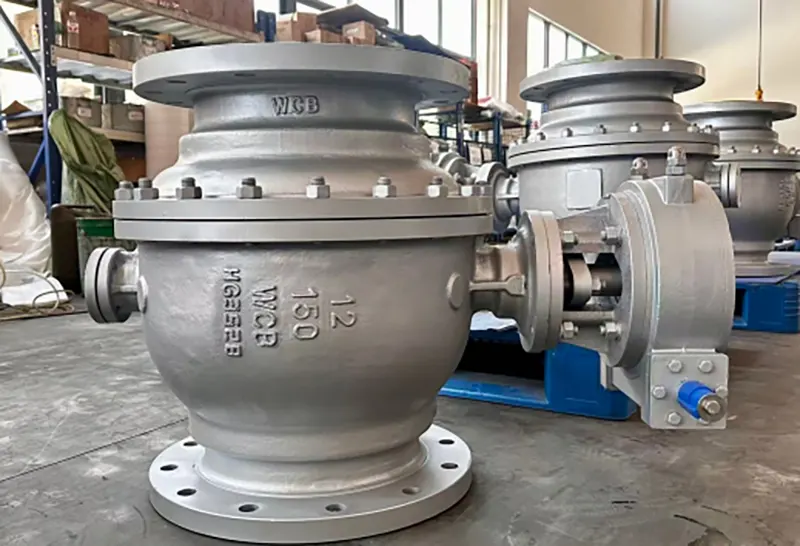

-WCB कार्बन स्टील निश्चित trunnion बल भल्भ

- उच्च चिपचिपापन मध्यमको लागि ज्याकेट इन्सुलेटेड निश्चित बल भल्भ

- वायमेटिक / इलेक्ट्रिक पूर्ण एक्चुएटर सेटको साथ बल भल्भ

उच्च तापमान सेवाको लागि धातु हार्ड-सील निश्चित बल भल्भ

हाम्रो कारखाना शक्ति

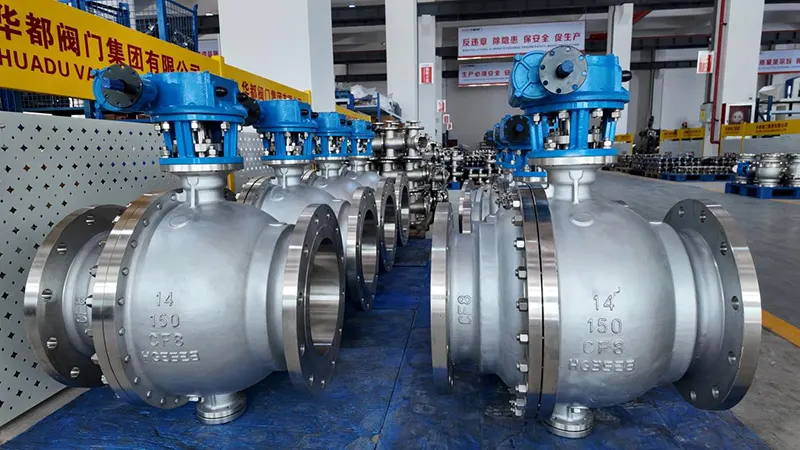

Huadu भल्भ समूह Wenzhou चीन मा स्थित छ, औद्योगिक भल्भ डिजाइन, फोर्जिंग, मशीनिंग र विधानसभा मा विशेष। हामीसँग फोर्जिङ कार्यशाला, सीएनसी मेसिनिङ कार्यशाला, एसेम्बलिङ कार्यशाला र स्वतन्त्र परीक्षण प्रयोगशाला सहित पूर्ण उत्पादन लाइनहरू छन्। सबै महत्वपूर्ण उत्पादन प्रक्रियाहरू घरमा समाप्त हुन्छन्, पूर्ण रूपमा आउटसोर्स गरिएको छैन। हामीसँग विदेशी तेल ग्याँस, पेट्रोकेमिकल र पानी आपूर्ति परियोजना आदेशहरूको लागि समृद्ध अनुभव छ। हाम्रा उत्पादनहरू दक्षिणपूर्व एशिया, मध्य पूर्व, युरोप र अन्य क्षेत्रहरूमा निर्यात गरिन्छ।

सोधपुछको लागि कल गर्नुहोस्

कृपया हामीलाई साइज, दबाब, मध्यम, तापमान, सञ्चालन प्रकार र विशेष मागहरू सहित आफ्नो विस्तृत काम अवस्था आवश्यकताहरू पठाउनुहोस्। हाम्रो प्राविधिक टोलीले चाँडै नै तपाईंको लागि औपचारिक उद्धरण मूल्याङ्कन र तयार गर्नेछ। स्वागत नमूना आदेश र ठूलो परियोजना सहयोग।
